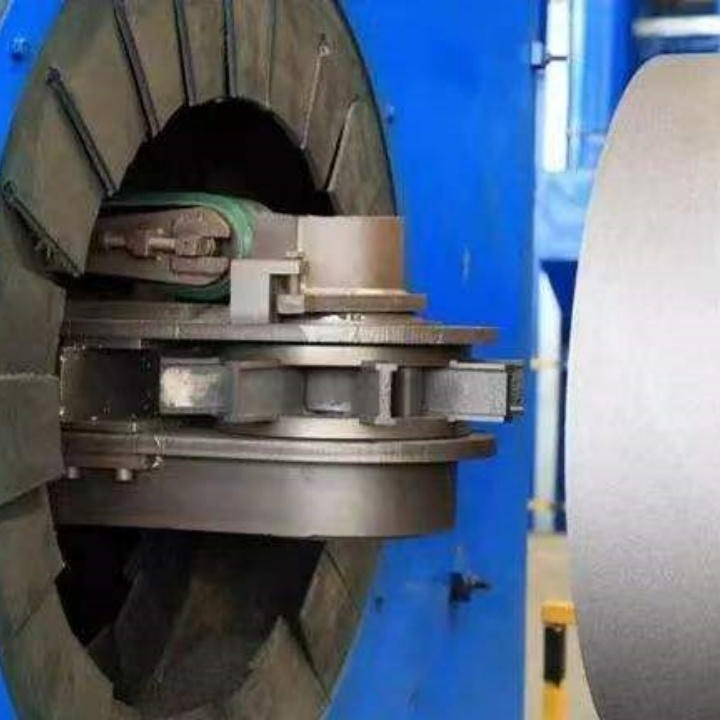

金屬表面處理的關(guān)鍵設(shè)備之中，沖壓件拋丸清理機(jī)占據(jù)重要地位 ，表面的氧化皮、銹跡、毛刺以及油污，它主要用于將其清除，表面粗糙度它還能夠予以提高 ，后續(xù)噴涂、電鍍等工序所需的良好條件，它能為之創(chuàng)造。拋丸機(jī)的正確選擇與使用，和產(chǎn)品質(zhì)量以及生產(chǎn)效率直接相關(guān)。

沖壓件拋丸機(jī)怎么選

進(jìn)行選型時(shí)首要的是需查看工件的外觀特點(diǎn)，微小尺寸的沖壓制造部件適宜采用履帶款式的拋丸機(jī)器，它可以進(jìn)行成批數(shù)量的處理，產(chǎn)出效率較為可觀；中等規(guī)?；蛘咝螤畈灰?guī)則的部件推薦選用吊掛形式的那種，可以防止工件于作業(yè)期間出現(xiàn)相互碰撞而產(chǎn)生變形情況；要是屬于生產(chǎn)線持續(xù)不斷地實(shí)施作業(yè)的類型，可通行式的拋丸機(jī)器能夠達(dá)成自動(dòng)化流水模式的作業(yè)。同時(shí)還得考量工件所使用材料的堅(jiān)硬程度，質(zhì)地更硬的需要具備更強(qiáng)大的拋射速率。對(duì)于除塵系統(tǒng)的配備同樣不可予以忽視，務(wù)必要保證其符合環(huán)境保護(hù)方面的相關(guān)要求，對(duì)此類系統(tǒng)過(guò)濾部分的面積應(yīng)當(dāng)做到足夠大。

拋丸機(jī)拋不干凈怎么辦

若拋丸效果欠佳，首先要去查驗(yàn)鋼丸狀況是否充足，對(duì)于磨損程度非常嚴(yán)重的鋼丸必須及時(shí)進(jìn)行篩除接著完成更換操作。然后要再去仔細(xì)查看拋丸器的定向套以及葉片，因?yàn)樗鼈円坏┏霈F(xiàn)磨損就會(huì)對(duì)拋射角度以及力度產(chǎn)生不良影響。要是分離器發(fā)生堵塞現(xiàn)象同樣會(huì)致使雜質(zhì)混入其中，進(jìn)而使得清理效果被降低。當(dāng)工件擺放得過(guò)于密集時(shí)就會(huì)造成拋射盲區(qū)出現(xiàn)，所以要適度減少裝載量或者對(duì)擺放位置作出調(diào)整。最終要去檢查除塵系統(tǒng)的風(fēng)量情況，畢竟灰塵附著于工件表面就會(huì)讓清理結(jié)果看起來(lái)不夠干凈。

拋丸機(jī)鋼丸消耗多少正常

普通工作狀況下頭，每去處理一噸沖壓件時(shí)，鋼丸的消耗數(shù)量在0.5至2公斤的范圍當(dāng)中。此消耗量是受多種因素所影響的：工件原本銹蝕的程度要是越厲害，那么消耗掉的鋼丸數(shù)量就會(huì)越大；鑄鋼丸比鋼絲切丸更加具備耐磨的特性；拋射的速度要是越高，鋼丸破碎的比率也就會(huì)越高。建議去構(gòu)建日常的記錄狀況，如果發(fā)覺消耗的量忽然之間有所增加，就要及時(shí)去檢查分離器的篩網(wǎng)是不是出現(xiàn)了破損的情況，或者拋丸器的參數(shù)是不是出現(xiàn)了異常的狀況。

沖壓件拋丸時(shí)間多久合適

拋丸時(shí)間的確定，得依據(jù)工件的材質(zhì)、厚度以及表面訴求來(lái)進(jìn)行。對(duì)于普通碳鋼薄板，若要去除輕度銹蝕，3到5分鐘大體就足夠了。熱軋板的氧化皮相對(duì)較厚，這種情況下需要8到12分鐘。而不銹鋼件要是想達(dá)成均勻亞光的效果，安排5到8分鐘是較為適宜的。在實(shí)際的操作過(guò)程中，最佳做法是先開展工藝試驗(yàn)，起始從短時(shí)間著手，然后逐步予以增加，進(jìn)而尋找到那個(gè)既能確保質(zhì)量，又不會(huì)造成效率浪費(fèi)的最佳時(shí)間點(diǎn)。

你在實(shí)際生產(chǎn)中遇到過(guò)哪些特殊材質(zhì)的沖壓件需要調(diào)整拋丸工藝？
