基體表面處理質(zhì)量，在極大程度上，對鋼管防腐質(zhì)量有著顯著影響。打砂機這種除銹以及粗化處理的關(guān)鍵環(huán)節(jié)設(shè)備，一般是指拋丸或者噴砂類設(shè)備，其工藝參數(shù)與選型，直接決定了防腐層是否能夠?qū)崿F(xiàn)長效附著。接下來，我會從設(shè)備挑選、工藝把控再到常見問題方面，分享一些實際運用當中的關(guān)鍵要點。

如何選擇打砂機型號

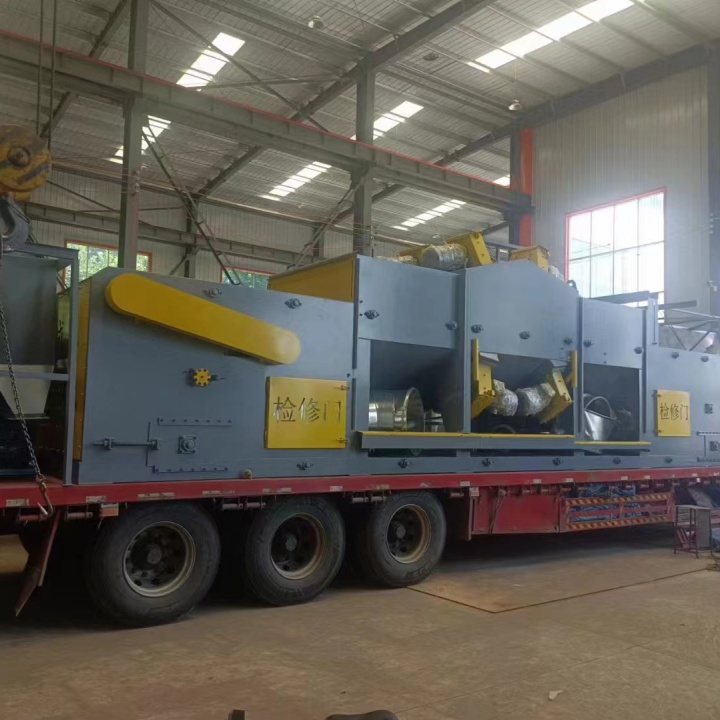

先看鋼管規(guī)格以及產(chǎn)能需求，再去選擇打砂機。對于直徑在219mm以下的小口徑管，一般采用通過式拋丸機，借助多拋頭360度布置達成全覆蓋；然而大直徑鋼管（像1220mm以上的）常常需要升降式以及專用輥道輸送系統(tǒng)。拋頭的功率與數(shù)量直接決定清理效率，通常每拋頭功率處于22 - 37千瓦之間，每小時處理量要預(yù)留20%的余量，用以應(yīng)對不同管徑的節(jié)拍波動。另外，丸料分離器的精準度是比較容易被人給忽視掉的，質(zhì)量差的分離器會致使粉塵摻和進循環(huán)系統(tǒng)當中，進而加快拋頭的磨損速度。

打砂工藝參數(shù)怎么定

工藝參數(shù)里頭，拋丸速度以及丸料粒度屬于核心部分。鋼管運行的速度，平?？刂圃趦擅字涟嗣酌糠昼?，速度飛速則會使得表面粗糙度過于低，對防腐層附著力造成影響；速度緩慢產(chǎn)能就會下降。丸料建議采用高碳鑄鋼丸，直徑在零點八毫米至一點五毫米進行混合運用，小丸料能夠提升覆蓋率，大丸料會增加粗糙度。粗糙度一般要求達成四十微米至八十五微米，具體數(shù)值要參照防腐層類型（像3PE、環(huán)氧粉末等）。提議于設(shè)備調(diào)試時期開展“掛片測試”，借由便攜式粗糙度儀以及鹽分檢測去證實工藝穩(wěn)定性。

常見打砂缺陷如何解決

在實際生產(chǎn)當中，表面清潔度欠缺以及粉塵有殘留，是最為常見的狀況。若鋼管表面顯現(xiàn)出“花斑”亦或是存在局部除銹情況不完全達標的狀況，多數(shù)是由于拋頭角度沒有對準造成的，或者是丸料流量不均勻?qū)е碌?。解決問題的方式是要定期用“拋射帶測試板”來校準拋頭的方向。此外還有一種缺陷是鋼管內(nèi)壁出現(xiàn)返銹現(xiàn)象，這一問題在潮濕的季節(jié)變得格外明顯可觀察得出。要是除銹之后沒辦法馬上進行涂覆操作，就必得把控好車間濕度在百分之60以下范圍，并且要考慮增添中間存放區(qū)的除濕設(shè)備。另外，要是磨料當中的粉塵含量超出了1%，那就非得啟動自動除塵系統(tǒng)，不然的話，哪怕設(shè)備再好，也無法打出合格的表面。

打砂后表面處理檢測要點

符合標準的打砂面，須同時滿足清潔度跟粗糙度以及灰塵度這三項指標。清潔度一般要求達到Sa2.5級標準，也就是95%以上的表面沒有氧化皮、銹蝕以及異物。粗糙度檢測采用復(fù)制膠帶法為宜，不要用目測的方式，原因就源于目測的誤差特別大?；覊m度檢測的情況下常會被落下，實際按照ISO 8502-3標準來看，涂裝前表面的灰塵等級不應(yīng)高于2級?，F(xiàn)場能夠用壓敏膠帶粘取法迅速測定，任何可視的灰塵顆粒都有可能變成防腐層下的“微電池”，致使早期起泡。

于鋼管防腐范疇之內(nèi)，打砂并非僅僅是簡單的“打干凈”這般，實則是構(gòu)成一門掌控表面物理以及化學狀態(tài)的精細工藝技術(shù)。你于實際生產(chǎn)期間遭遇過哪些因表面處理不妥當從而致使防腐層失效的案例情形呢？歡迎于評論區(qū)域分享你所具備的排查經(jīng)驗情況。
